Panoramica: il computer superiore, il computer inferiore e il BMS sono interconnessi nel sistema di gestione delle batterie al litio (BMS), formando un quadro completo di gestione, monitoraggio e controllo. Attraverso le rispettive divisioni di ruolo e collaborazione, assicurano il funzionamento sicuro, affidabile ed efficiente del Sistema della batteria.

Prima 、 Relazione di base:
1. Computer superiore
‌ Il computer superiore è il dispositivo di controllo e gestione centrale del sistema. È principalmente responsabile del monitoraggio, dell'analisi dei dati complessivi e dell'emissione di istruzioni operative. Il computer superiore comunica in bidirezionalmente con il BMS attraverso protocolli di comunicazione standard (come CAN BUS, rs485, UART o Ethernet), ottenendo i dati operativi del PACCHIA BATTERA, tra cui tensione, corrente, temperatura, SOC (stato di carica), SOH (stato di salute) e altri parametri chiave. Le analisi e archiviano questi dati e archiviano le istruzioni di funzionamento in base allo stato della batteria, come l'avvio del bilanciamento della batteria, la regolazione delle strategie di ricarica e l'esecuzione di azioni di protezione, ecc. Inoltre, il computer superiore può anche monitorare più moduli BMS, consentire il monitoraggio remoto, il controllo centralizzato e la gestione della manutenzione.

2. Macchina di livello inferiore
La macchina di livello inferiore è responsabile dell'interazione con sensori o attuatori, raccogliere dati sui sensori o eseguire attività di controllo specifiche. Trasmette i dati al BMS ed esegue attività relative alla gestione della batteria. In alcuni sistemi, la macchina di livello inferiore è anche responsabile di attività di esecuzione specifiche, come il controllo del dispositivo di regolazione della temperatura delle singole celle della batteria. La piattaforma hardware della macchina di livello inferiore include in genere il telaio PXI, i processori in tempo reale e le schede I/O, ecc. Ed è responsabile dell'esecuzione della sequenza e dell'invocazione dei dispositivi.

3. 3. BMS
BMS è un dispositivo che gestisce direttamente il modulo della batteria. È responsabile del monitoraggio, della protezione e del controllo della batteria. BMS comunica con il computer superiore per segnalare lo stato della batteria e ricevere istruzioni e comunica anche con il computer inferiore per ottenere dati del sensore a livello inferiore o controllare attuatori specifici. BMS acquisisce i dati del sensore a livello inferiore attraverso il computer inferiore, come la tensione, la corrente e la temperatura di ciascuna cella della batteria, ed elabora i dati chiave localmente prima di inviarli al computer superiore. BMS ha anche varie funzioni, tra cui la raccolta dei dati, la gestione del saldo, le funzioni di protezione e la diagnosi dei guasti, la gestione della ricarica, la gestione termica e la notifica degli allarmi, ecc.

Seconda 、 Interazione tra il computer host, il BMS e il computer di ordine inferiore
1. Flusso di dati:
Dalla macchina di livello inferiore al BMS: la macchina di livello inferiore raccoglie i dati della batteria e li trasmette al BMS per l'elaborazione e la gestione centralizzate.

Dalla BMS alla macchina di livello superiore: i dati elaborati da parte del BMS vengono caricati nella macchina di livello superiore, che quindi conduce ulteriori analisi e archiviazione e genera report, prevede la durata della durata della batteria, ecc.

2. Flusso di istruzioni:
Dal computer superiore al BMS: il computer superiore, in base allo stato operativo "S della batteria o alle istruzioni dell'operatore", invia istruzioni di funzionamento al BMS, come la regolazione delle strategie di ricarica e scarica, eseguire azioni di equalizzazione o protezione.
Dal BMS al computer inferiore: il BMS invia istruzioni dal computer superiore al computer inferiore per svolgere attività operative specifiche, come l'avvio o l'arresto della protezione della batteria, il BMS invia istruzioni dal computer superiore al computer inferiore per eseguire specifiche attività operative, come l'avvio o l'arresto del dispositivo di protezione della batteria, regolare il controllo della temperatura, ecc.

Tre. 、 Comunicazione e protocolli

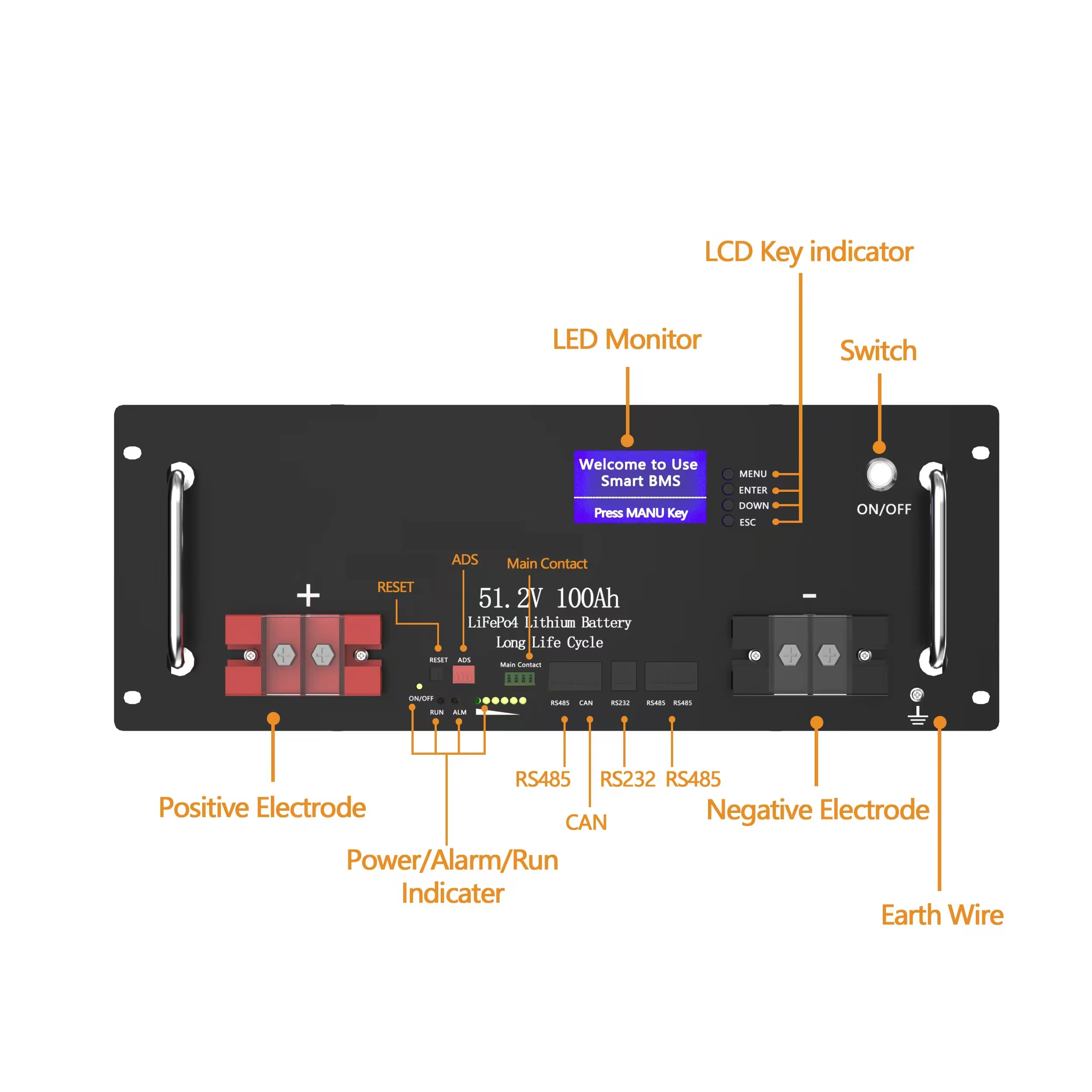

1. Protocollo di comunicazione tra il computer host e BM:
I protocolli di comunicazione comuni includono Bus CAN, RS485, Ethernet, UART, ecc. Questi protocolli forniscono canali di trasmissione di dati affidabili, garantendo che il computer superiore e il BMS possano scambiare dati e istruzioni in tempo reale.

2. Protocollo di comunicazione tra BMS e computer di livello inferiore:
La comunicazione tra la macchina di livello inferiore e il BMS può impiegare protocolli di comunicazione interna come I2C o SPI, che vengono utilizzati per il rapido scambio di dati del sensore e comandi di controllo. Questi protocolli sono in genere impiegati in scenari di comunicazione a breve distanza e in tempo reale.

Terzo 、 Struttura gerarchica dell'architettura del sistema
Architettura gerarchica: il computer superiore, il BMS e il computer inferiore formano una struttura gerarchica: il computer superiore è al livello superiore ed è responsabile del monitoraggio complessivo, dell'elaborazione dei dati e del controllo del sistema.

Come livello intermedio, BMS non solo esegue attività specifiche di gestione delle batterie, ma riporta anche dati al computer superiore ed esegue le istruzioni fornite dal computer superiore.
2. Il dispositivo di livello inferiore è in fondo e interagisce direttamente con sensori e attuatori, fornendo funzioni locali di raccolta e controllo dei dati.
